概述

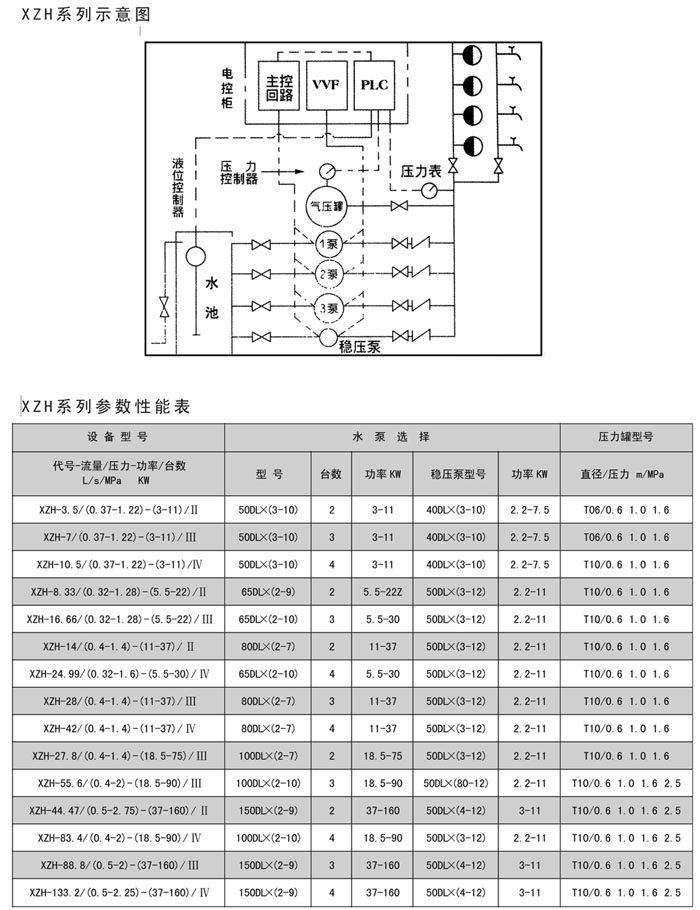

    該設備由水泵機組、電控系統、壓力儀表、閥門管路及共同底座等組成。(見示意圖)其中電控系統由變頻調速器，可編程序控制器、壓力設定器及低壓電器線路等組成。設備具有
手動、自動兩種工作方式，手動用于設備調試、檢修及特殊情況下供水。  日常情況下設備置于自動位，實現全自動運行。
    當設備用于單純消防系統時，平時由穩壓泵(消防泵)間歇運行，給消防管網和穩壓罐補水，使管網壓力穩定在消防警戒壓力范圍內。當發生火情時，由于消火栓和噴淋頭噴水滅火，
致使管網壓力迅速下降，穩壓泵啟動后，管網壓力仍不能維持，則變頻軟啟動消防泵投入滅火，消防泵運行采用逐臺軟啟動及恒壓變量工作方式，即當一臺泵供水量不能滿足用水需求時，將該泵轉入市電工頻運行，并變頻軟啟動下一臺泵，直至消防泵備用泵啟動，消防泵啟動后，隨用水量增加變頻器頻率隨之升高，使水泵轉速提高，供水量增大，維持管網壓力恒定于預先設定值
    對于不帶穩壓罐的設備，平時由變頻器帶動穩壓泵連續低速運行以穩定管網壓力，火情發生時，依次軟啟動消防泵投入滅火。為防止因管網泄漏量太小而穩壓泵在穩壓運行時泵內水溫升高損壞水泵，在設備出水總管增設一回水管，使泵內水循環，不致溫升過高。也可選用揚程適當高于消防泵的穩壓泵，以降低其轉速。
    該設備具備自動巡檢功能。即定期逐臺變頻軟啟動各消防泵，并作短時低速動轉經防長期不用“銹死”。
    當設備用于消防、生活共同供水系統中時，消防泵平時按WPS工作方式運行定時輪換，恒壓變量供水。壓力設定值必須按消防要求調整。也可采用雙恒壓運行方式，即生活壓力設定為低值，消防壓力設為高值，平時以低值恒壓供水，消防報警后，自動轉入高壓值工作。
    對于帶氣壓罐XZH型給水設備，可實現正常用水量時由消防泵定時輪換、恒壓變量供水，夜間小流量時，由氣壓罐保持管網壓力。由于氣壓罐具有一定的消防貯水量，故更適于消防栓和自動控制噴灑滅火系統。
    設備采用變頻低速巡檢及火警時消防泵逐臺軟啟動，有效地避免了對管網上其他消防器件的壓力沖擊，且消防滅火時恒壓供水，滅火效果佳，故設備最適于高檔賓館、飯店等高層建筑中的消防、噴淋系統及其它各類消防供水系統。
